넥스페리아, 구리 클립 패키지 전력 모스펫 16종 출시

URL복사

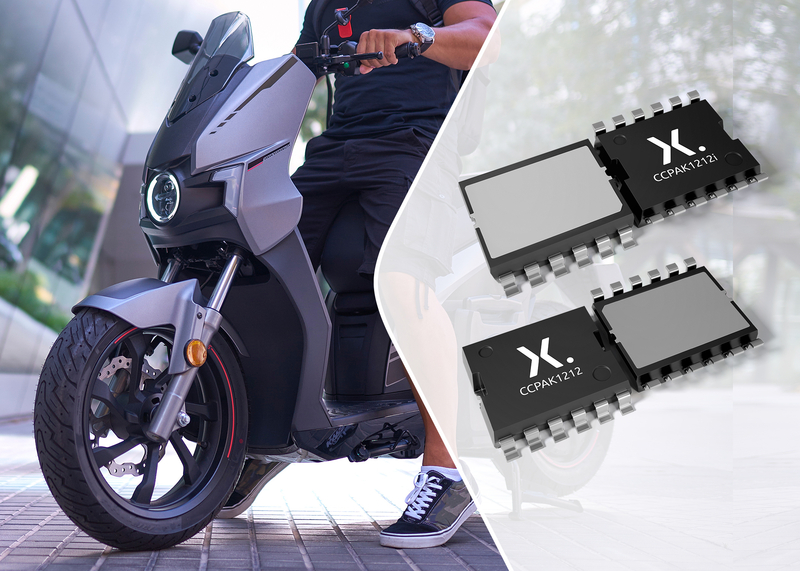

넥스페리아(Nexperia)가 구리 클립 ‘CCPAK1212 패키지’의 새로운 80V·100V 전력 모스펫(MOSFET)제품군 16종을 출시한다고 10일 밝혔다.



넥스페리아의 구리 클립 설계는 높은 전류 전도, 감소된 기생 인덕턴스 및 우수한 열 성능을 제공한다. 이러한 특징으로 인해 소자들은 모터 제어, 전원 공급 장치, 재생 에너지 시스템을 비롯해 전력 소모가 많은 응용 제품에 이상적이다. 이 제품군에는 AI 서버 핫스왑 기능을 위해 설계된 주문형 모스펫(ASFET)도 포함된다.



벤치마크 PSMN1R0-100ASF는 460A를 전도하고 1.55KW의 전력을 방출할 수 있는 0.99mΩ 100V 전력 모스펫이지만 기판 공간이 12mm x 12mm에 불과한 CCPAK1212 패키지 실장 면적을 자랑한다. PSMN1R0-100CSF는 상부 냉각 버전에서 유사한 수치들을 제공한다.



CCPAK1212의 ‘CC’는 구리 클립의 약자인데 이는 전력 모스펫 실리콘 다이가 두 개의 구리 조각 즉 한쪽에는 드레인 탭, 다른 쪽에는 소스 클립이 끼워져 있음을 의미한다. 이렇게 와이어 본드를 완전히 제거해 최적화된 어셈블리는 낮은 온 저항, 감소된 기생 인덕턴스, 높은 최대 정격 전류 및 우수한 열 성능을 제공한다.



CCPAK1212 넥스트파워 80/100V 모스펫은 브러시리스 DC(BLDC) 모터 제어, 스위치 모드 전원 공급 장치(SMPS), 배터리 관리 시스템(BMS) 및 재생 에너지 저장 장치를 포함해 고효율 및 고신뢰도가 중요한 고전력 소모용 애플리케이션에 사용이 권장된다. 이러한 전력 지원 모스펫을 단일 패키지로 사용할 수 있기 때문에 병렬 처리의 필요성이 줄어들어 설계가 간소화됨으로써 보다 컴팩트하고 원가를 절감하는 솔루션이 된다.



크리스 보이스 넥스페리아 제품 그룹 총괄 매니저는 “이 제품들이 시장을 선도하는 성능을 제공함에도 불구하고 일부 고객들은 새로운 패키지로 설계하기를 주저할 수 있을 것”이라며 “이러한 점을 감안해 당사는 이 CCPAK1212 패키지를 JEDEC 표준화 규정 (MO-359)에 등록했다”고 말했다.



이어 “몇 년 전 당사가 최초의 LFPAK 모스펫 패키지를 업계에 출시했을 때에도 이러한 방식을 취했는데 그 결과 현재 시장에는 많은 호환 가능한 소자들이 사용되고 있다”며 “엔지니어의 혁신적 아이디어가 고객들에게 진정한 가치를 제공한다면 그 노력은 헛된 것이 아니다”라고 강조했다.



이번에 출시된 모든 CCPAK1212 MOSFET 소자들은 열 보상 시뮬레이션 모델을 포함해 다양한 고급 설계 도구와 함께 지원된다. 기존의 PDF 데이터시트는 넥스페리아의 사용자 친화적인 대화형 데이터시트로 보완된다. 이 데이터시트에는 엔지니어들이 각 소자의 주요 특성 뒤에 있는 데이터를 다운로드, 분석 및 해석할 수 있는 새로운 ‘그래프-to-csv’ 기능이 포함돼 있다.



헬로티 이창현 기자 |
