대표적인 제품 Laser auto collimator, Motorized VCM Z-axis lift stage 소개
하이비젼시스템이 자사 컴포넌트 브랜드인 EdgeCom(엣지컴)을 공식적으로 런칭했다.
하이비젼시스템은 효율성 및 원가경쟁력을 높이기 위해 끊임없이 컴포넌트를 개발하여 자사 장비에 내재화하였고, EdgeCom은 그러한 노력의 산물이다. 하이비젼시스템, EdgeCom의 경쟁력은 신뢰성(안정성), 경쟁력 있는 가격, 맞춤형 제작이다.

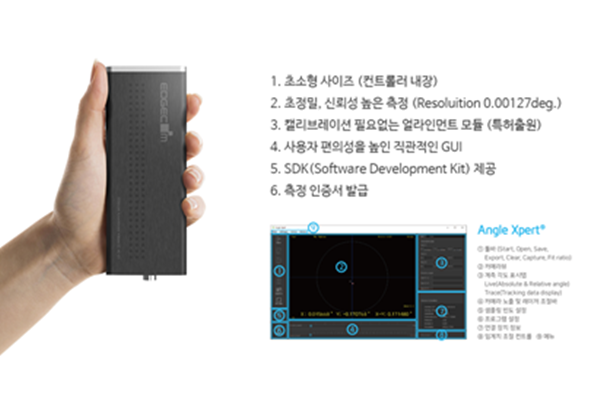

엣지컴이 판매하는 다양한 기기 가운데 하나인 Laser auto collimator는 이미지 결상 원리를 이용한 비접촉 측정 광학 기기다. 일반적으로 광학시스템이나 기계장치의 구성품 정렬에 사용되는 정밀 측정기기로서, 편형 측정, 각도, 평행, 평탄도 등 구성품의 위치 및 정렬의 세밀한 측정이 필요한 부분이라면 다양하게 활용될 수 있다.
또한 엣지컴 Laser auto collimator는 하이비젼시스템의 정밀 검사 장비 적용을 통해 검증된 기술력을 바탕으로 높은 편의성과 신뢰성 높은 측정결과를 보장한다. 일반적인 얼라인먼트 지그의 경우, 시간이 지나면 정밀도가 하락하고, 주기적인 조정이 필요하여 시간, 비용, 인력이 소모되는 경우가 발생한다.
그러나, 엣지컴 Laser auto collimator는 다수의 측정 부품으로 구성되어 부품 간 기울기가 변화해도 상/하부 귀환광 평행도가 변하지 않도록 설계되었으며, 주기적 조정 작업이 없이도 정확도를 유지하여 기존 얼라인먼트 지그의 불편함을 해소하였다.

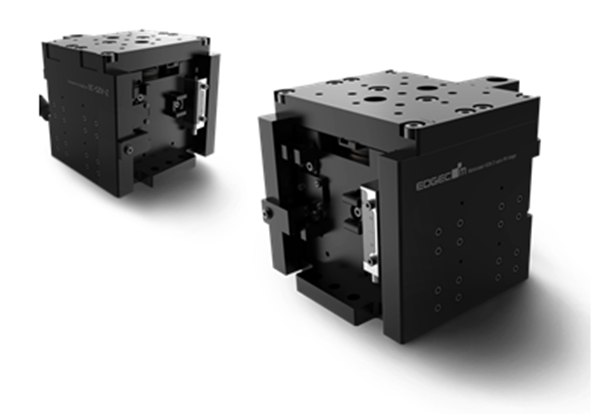

이와함께 하이비젼시스템 컴포넌트 브랜드 EdgeCom의 Motorized VCM Z-axis lift stage도 대표적인 제품이다. 먼저, Z축 스테이지는 산업 및 과학용 자동 모션 응용제품에 사용되는 Z축 고정밀 위치 지정 장치를 의미다.
정밀한 이동이 필요한 디바이스를 Z축, 상하로 정밀하게 이동시키는 장치로서, 반도체 및 일반산업 분야의 픽&플레이스 장비, 조립장비 및 검사장비 등 다양한 분야에서 활용될 수 있다.
엣지컴의 Motorized VCM Z-axis lift stage는 자체 개발한 Voice coil motor와 3kg 부하량을 최대 12kg으로 끌어올릴 수 있도록 설계된 Air Balancer, 편하중에도 오랫동안 정밀도를 유지할 수 있는 4way/2block(총 8blocks) LM 가이드, 고정밀 엔코더를 적용하여, 사용자 가성비를 극대화했다. 또한 광학식 Limit sensor 인덱스를 적용하여, 안정적인 포지션 제어를 지원한다.
특히 하이비젼시스템에서 자체 개발한 VCM은 일반 리니어 모터 대비 부드러운 모션 제어를 가능하게 하는 핵심 장치다. 일반 리니어 모터의 경우, 다수의 자석과 코일이 일렬 배치되어 코일이 자석 사이를 지나갈 때 진동 현상이 발생하게 된다.
반면 VCM은 자석과 코일을 각각 한 개씩 활용한 구조적 특성으로 저진동, 저소음을 보장한다. 또한 VCM은 Direct Drive 방식을 적용하여 백래쉬 현상을 방지함으로써, 모션 제어 정밀성을 극대화 한다.
헬로티 함수미 기자 |
