신속한 자동 초점 조절 및 시야의 한계 극복
기존의 렌즈를 사용할 경우에는 신속한 초점 재조절이 필요한 고속 혹은 고정밀 어플리케이션에서 선명하면서도 정확한 이미지를 캡처하는 데 어려움이 따릅니다. 이러한 한계를 극복하기 위해 에드몬드 옵틱스는 리퀴드 렌즈를 통해 빠른 초점 조절이 가능해져 다양한 작동 거리에 위치하거나 높이가 서로 다른 피사체를 손쉽게 촬영하도록 돕고 있습니다.
리퀴드 렌즈는 전류나 전압이 가해지면 자체 형태가 바뀌는 광학 등급의 액상을 함유한 소형의 셀입니다. 이러한 형태의 변화는 수 밀리 초 내로 일어나며 렌즈에 광학적 파워를 발생시켜 초점 거리와 작동 거리가 이동하게끔 합니다. 이미징 시스템에 리퀴드 렌즈를 결합하면 고속의 초점 조절, 다양한 심도와 작동 거리를 수용해야하는 어플리케이션에 이상적인 솔루션이 됩니다.

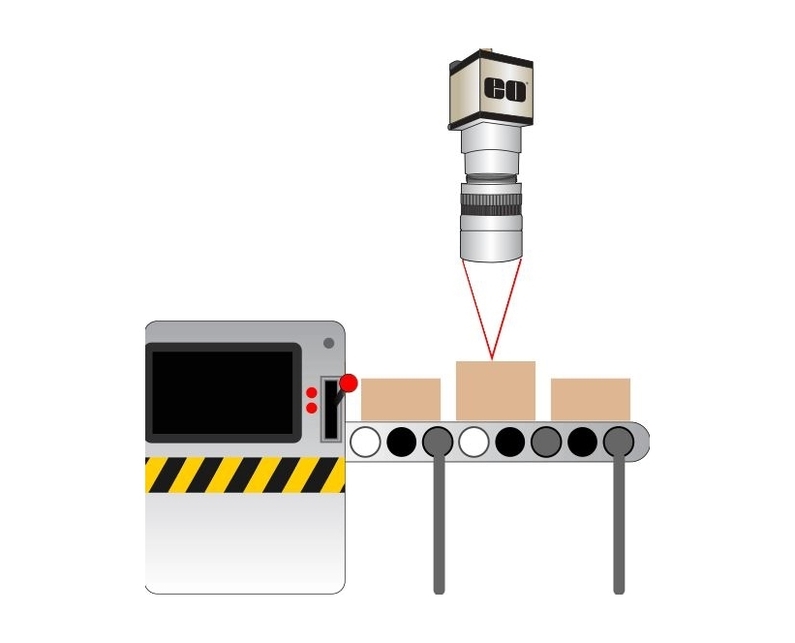

머신비전 용도의 리퀴드 렌즈
대량의 어셈블리 라인과 같은 머신비전 용도에는 높은 처리량을 보장하기 위해 고속의 정밀 측정이 필요합니다. 이에 에드몬드 옵틱스의 리퀴드 렌즈는 다양한 거리에서 신속한 포커싱이 필요할 때 경제적이면서도 콤팩트한 솔루션을 제공할 수 있게 됩니다.

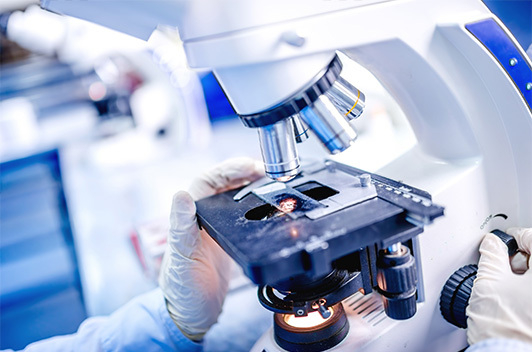

생명 과학 용도의 리퀴드 렌즈
머신비전 용도 이외에도 에드몬드 옵틱스 리퀴드 렌즈의 다양한 기능은 현미경과 안과 검사에서의 포커스 스태킹을 포함한 다수의 생명 과학 용도에서 유용성을 발휘합니다. 포커스 스태킹 혹은 z-스태킹은 서로 다른 초점 거리에서 촬영한 이미지를 결합하는 작업입니다. 현미경 내에서 튜브 렌즈나 무한 공간에 리퀴드 렌즈를 결합하면 다양한 피사체의 면에서 정밀하고 신속하게 초점을 맞출 수 있습니다.
리퀴드 렌즈는 깊은 심도 조절이 필요한 안질환 검사와 같이 안과 용도로도 흔히 사용됩니다. 기존의 여러 개의 렌즈를 리퀴드 렌즈 한 개로 교체하면 검진 시간을 단축하고 굴절검사기(phoropter)와 광간섭단층촬영장치(OCT system) 같은 안과 장비의 크기를 줄일 수 있습니다.
리퀴드 렌즈 기술의 이해

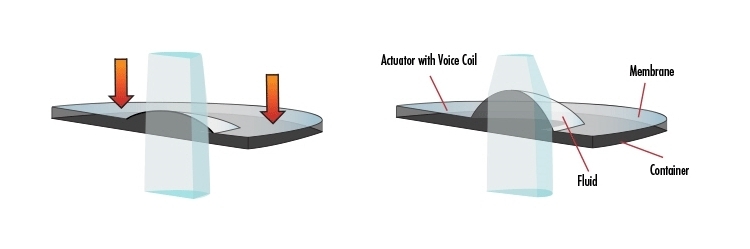

에드몬드 옵틱스의 리퀴드 렌즈는 일렉트로웨팅, 전류 구동 폴리머 또는 사운드 압전기와 같이 근소하게 다른 몇 가지 프로세스를 거쳐 작동합니다. 전기적으로 초점을 조절하는 리퀴드 렌즈(electrically-focused liquid lens)는 광학 액체로 채워진 컨테이너와 주변을 둘러싼 고분자막으로 구성됩니다.
전류 구동 작동기(current-driven actuator)는 가장자리에 압력을 가해 렌즈의 곡률을 변경시키면서 광학 파워를 조절합니다. 전기적으로 초점을 조절하는 튜너블 렌즈(electrically-focused tunable lens)는 수 밀리초 이내로 초점을 맞추고 낮은 작동 전압으로 작동합니다. 리퀴드 렌즈는 편광 상태를 바꾸지 않고 대개 laser damage threshold가 높으며 광학 수차 유도를 최소화합니다.
