[LED&OLED 특집] 영인에이티, “표면 특성화 연구의 대가, ‘KP Technology’의 제품을 국내에 널리 알리겠다”

URL복사
[#강추 웨비나] 제조 산업을 위한 클라우드 활용 웨비나 시리즈 Autodesk 올인원 제조솔루션 Fusion 활용하기 - 1편: Fusion 소개 및 모델링 활용하기 (7/10)

[첨단 헬로티]



표면 연구 장비에 있어 세계적으로 인정받고 있는 KP Technology. 영인에이티는 2016년부터 이 기업의 제품을 국내에 공급하며 KP Technology의 한국 대리점으로서 자리매김하고 있다. 그렇다면 KP Technology가 가진 강점은 무엇일까? 영인에이티 관계자를 통해 자세한 이야기를 들어보았다.

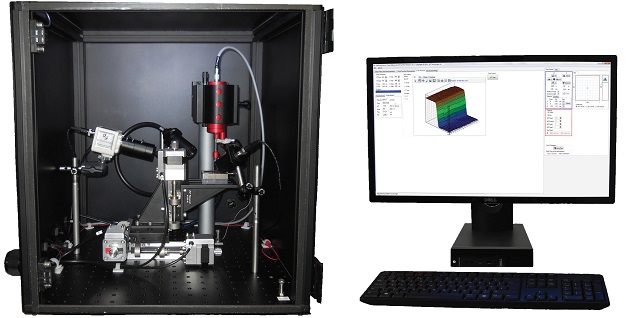

▲ Model. SKP5050



Q. 영인에이티란 어떤 회사인가.


영인에이티는 2016년부터 KP Technology의 제품을 국내에 공급하고 있는 회사다. 우리는 지난 3년간 국내에서 반도체 표면, 에너지 분야 박막 연구 등 다양한 응용 분야에 마케팅 활동과 판매 서비스 지원을 아끼지 않았다. 그 결과 Kelvin probe 국내 판매에 괄목할 만한 성과를 보여 국내 대리점으로 자리매김하고 있다.



Q. Kevin probe는 무엇인가.


Kelvin probe란 반도체나 절연 표면의 전도성 물질 또는 표면 전위(surface potenial, sp)의 일함수(work function,wf)를 측정하는데 사용하는 비접촉, 비파괴, 진동 커패시터이다. 표면의 일함수는 전형적으로 분자 또는 원자의 최상위 1~3층으로 정의된다. 따라서 kelvin probe는 사용 가능한 가장 민감한 표면 분석 기술 중의 하나이다. KP technololgy 시스템은 1~3mev, 의 높은 일함수 분해능을 제공하며 현재 일함수 측정 장비 중 가장 높은 성능을 자랑한다.



Q. 일함수에 대해서도 설명해 달라.


일함수(work function)란 금속 내에 있는 전자 한 개의 금속 밖으로 떼어내는데 필요한 최소 에너지다. 일함수는 금속의 종류에 따라 다른데, 그 이유는 금속 마다 진동수가 다르기 때문이다. 진동수가 빠른 금속은 운동에너지도 커서 전자를 떼어내는데 많은 에너지가 필요하며 일함수 값이 크다. 보통 광자(빛) 한 개와 전자 한 개의 1대 1의 충돌로 해석하므로 광자와 전자의 입자성을 나타낸다. 금속 표면의 일함수 값은 측정 시스템을 통해 그 값을 얻을 수 있다. 얻어진 일함수 값은 반도체 표면이나 태양전지 분석, 부식 표면 등의 연구에 사용한다.

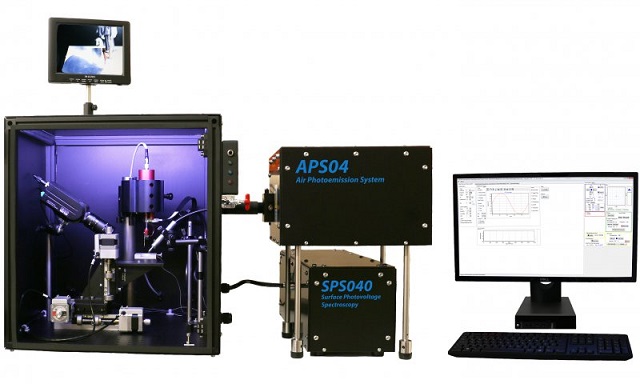

▲ Model. APS04



Q. 영인에이티가 국내 공급을 담당하고 있는 KP Technology에 대해서도 소개해 달라.


KP Technology는 2000년에 표면 연구 장비를 제공하기 위해 설된 회사다. 위치는 영국 스코틀랜드에 있다. 현재 전 세계 250여 개의 기업 및 연구소에서 표면 특성화 연구를 위해 이 회사의 제품과 서비스를 이용하고 있다.


창립자이자 CEO인 Iain D. Baikie 교수는 1980년대 초 표면 분석용 kelvin probe 개발을 시작해 kelvin probe 기술과 응용 분야에서 35년 이상 연구를 진행해왔다. Iain D. Baikie 교수는 전문적인 R&D와 교육 컨설팅을 기반으로 전 세계 40여 개국에 500개 이상의 kelvin probe 시스템을 공급하고 있다. 2018년에는 그 업적을 인정받아 영국에서 권위 있는 상인 ‘Queen’s Award’를 수상했다.



Q. 앞으로 영인에이티의 계획은 무엇인가.


세계적으로 우수함을 인정받고 있는 KP Technology 제품을 국내에 계속 알리는데 계속 집중할 계획이다. KP Technology의 국내 대리점으로 더욱 굳건히 자리매김하겠다.
