KMVIA Awards 2018 노미네이트
IPC Block이 사용될 시장인 머신비전 분야는 산업용 환경에서 사람의 눈과 두뇌를 대신하여 ‘치수 측정’이나 ‘형상인식’을 통해 불량 여부를 판단하는 소프트웨어 알고리즘을 사용한 ‘영상 처리’ 뿐만 아니라, ‘카메라/렌즈/조명’ 등을 사용하여 영상을 획득하는 과정, 특정 순간을 촬영하기 위해 주변 센서와 연동하고, 결과에 따라 주변 장치를 제어하고 상위 시스템과 처리 결과를 통신하는 일련의 과정을 포함하고 있다.
이러한 머신비전은 구동부를 가진 장비 및 설비 환경에서 사용되고 조명, 렌즈, 카메라, 케이블, IO, PC소프트웨어, 프레임그래버, 영상처리 등 여러 분야가 어우러져 기술의 융합성이 매우 높다.
각 부분들이 서로 규격을 준수하며 사용되고 있지만 제조사와 기술이 달라, 고장이 나면 해결도 어렵지만 어느 부분이 문제인지 진단하기조차 어렵다. 이런 부분을 최소화하고자 원하는 기능만을 모아 레고 블록처럼 조립하여 사용할 수 있는 형태로 전체적인 솔루션을 제공하여 사용할 수 있도록 제품을 기획하였다. 이렇게 시작된 비전 블록은 기존의 PC를 대체하고 I/O 제어 및 카메라 영상을 획득 및 처리하는 모든 부분을 하나의 솔루션으로 구현할 수 있는 플랫폼이다.

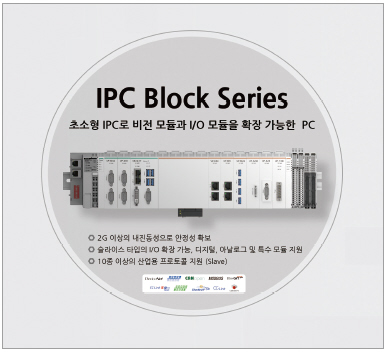

IPC Block의 주요 특징은 일곱가지로 요약해 볼 수 있다.
첫째, DIN레일에 장착 가능한 소형의 임베디드 PC다. 일반 산업용 PC대비 1/30 수준의 부피를 차지하며, 산업 환경에 많이 사용하는 DIN레일을 지원하여 쉽게 장착할 수 있다.
둘째, 2G이상의 내진동 성능을 갖추고 있다. 일반 PC는 진동 및 전기적인 안정성이 미흡하다. 비전블록은 산업 환경에 원활히 동작 할 수 있도록 2G 이상의 진동성능을 갖추었다. 전기적인 안정성은 기본이다.
셋째, 셀러론~i7급 프로세서를 지원한다. 다양한 성능의 프로세서 모듈을 개발하여 적용되는 분야에 적합한 모듈을 선택하여 적용가능하다. 현재는 셀러론 모듈과 i7 모듈이 개발되어 있지만, 향후 더 다양한 프로세서 모듈을 개발할 예정이다.
넷째, 모듈형 인터페이스 모듈로 구성돼 있다. 각 인터페이스를 모듈을 형태로 만들어 원하는 기능과 수량으로 확장 가능하다. 각 모듈은 쉽게 프로세서 모듈을 기준으로 오른쪽으로는 PCIe 기반 모듈, 왼쪽으로는 USB, SATA 기반의 모듈이 장착된다. GigE, PoE, USB3.0, RS232, RS422, RS485등의 일반 PC 인터페이스와 카메라를 위한 Analog FrameGrabber모듈과 CameraLink 모듈을 지원한다.
다섯째, 4종이상의 카메라 인터페이스를 지원한다. 산업환경에서 많이 사용하는 카메라 인터페이스인 USB3.0, GigE, Analog, CameraLink 등 카메라 인터페이스를 사용할 수 있도록 각각의 모듈을 지원한다.
여섯째, 10종 이상의 산업용 프로토콜을 지원한다. 비전 블록이 상위 제어기와 산업용 프로토콜로 연결될 경우 자사의 NA(Network Adaptor)와 연동하여 10종이상의 산업용 프로토콜과 연결할 수 있도록 하였다. 지원하는 프로토콜은 Modbus/RTU, Modbus/TCP, DEVICENET, PROFINET, CC-LINK IE, CANopen, CC-LINK, EtherCAT, Ethernet/IP, PROFIBUS 등이다.
일곱째, 슬라이스타입 RemoteIO 연결을 지원한다. 산업 제어 환경에서는 반드시 모터 및 각종 센서값을 입력받기 위한 I/O를 필요로 한다. 비전 블록에서는 이러한 I/O를 자사의 Remote IO와 연결하여 직접 I/O를 제어하거나 모니터링이 가능하다. 현재 100여종 이상의 다양한 I/O 모듈들이 개발되어 있다.
IPC Block의 적용 대상은 기존 PC를 대체 하고 싶은 장비, PC설치 환경이 협소한 설비, 테스트 등으로 시스템 이동이 잦고, 실험 구성을 자주 변경해야 하고 신뢰성이 있는 실험 환경 구축이 필요한 곳이다.
(주)크래비스
