아나로그 디바이스, 사일런트 스위처 42VIN/2.5A 마이크로모듈 레귤레이터 출시

URL복사

[첨단 헬로티]

아나로그디바이스가 최대 40V 입력 전압(42V abs max)의 µModule®(파워 모듈) 스텝다운 레귤레이터 LTM8065를 출시한다고 밝혔다.


이 제품은 산업용 로봇, 계측, 의료, 공장 자동화 및 항공 전자 시스템과 같이 잡음이 많은 환경에서, 제어되지 않았거나 변동적인 12V ~ 36V의 입력 전압으로부터 안정적으로 동작할 수 있다.

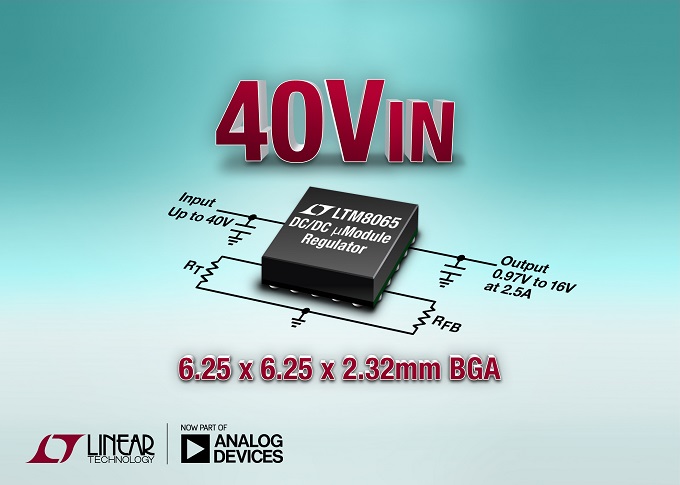

▲아나로그 디바이스 LTM8065


사일런트 스위처(Silent Switcher®) 아키텍처는 EMC/EMI 방출을 최소화하기 때문에 LTM8065는 CISPR 22 클래스 B 기준을 통과, 이미징 및 RF 시스템을 포함한 잡음에 민감한 신호 처리 애플리케이션에서 사용될 수 있다. LTM8065의 소형 6.25mm x 6.25mm x 2.32mm BGA 패키지에는 스위칭 레귤레이터 컨트롤러, 파워 스위치, 인


덕터 및 기타 지원 부품들이 포함되어 있다. 크기가 0805인 커패시터 2개와 0603 크기의 레지스터 2개만이 필요한 LTM8065의 솔루션은 차지하는 면적이 약 100mm²이며, 이는 비슷한 전력 레벨을 가지는 모듈 솔루션의 절반밖에 되지 않는 크기이다.



LTM8065는 최대 85℃의 주변 온도에서 히트싱크 또는 에어플로우 없이 2.5A의 연속 (3.5A 피크) 출력 전류를 12V 입력, 5V 부하에 제공한다. 출력 전압은 0.97V ~ 18V에서 저항 1개로 조정이 가능하다. 출력 전압 범위가 이렇게 넓기 때문에 하나의 제품으로 3.3V, 5V, 12V 및 15V의 공통 시스템 버스 전압을 만들 수 있는 유연성이 뛰어나다.


스위칭 주파수는 단일 외부 저항으로 조절이 가능하고, 200kHz ~ 3MHz의 외부 클럭으로 동기화 될 수 있다. 또, 특정 주파수 내 또는 밖에서 디바이스를 고객이 원하는대로 운용할 수 있다. LTM8065에는 버스트 모드(Burst Mode®) 동작, 펄스 스키핑(pulse-skipping) 모드, 스프레드 스펙트럼 모듈레이션의 펄스 스킵 모드 및 외부 동기화 모드의 총 4가지 모드가 있다. 버스트 모드에서의 대기 전류는 8µA로, 배터리로 동작되는 시스템에 이상적이다.
