본 기술개발의 목표는 구리 단자 인서트 사출성형한 고효율 인버터 PEBB용 커넥터 터미널(Connector Terminal)의 국산 개발이다. 본 개발로 절연성과 온도특성이 우수한 엔지니어링 플라스틱을 이용하여 생산성을 좋게 함으로써 원가 경쟁력이 있는 제품을 만들 수 있고, 다양한 설계 기능과 개발 능력을 보유함으로써 해외시장에서 선점할 수 있는 제품 개발에 대응할 수 있으며, 이를 통해 매출 상승과 고용 증진 효과가 기대된다.
다. 시금형 사출해석 및 내응력 해석
1) CONNECTOR TERMINAL 사출성형해석
• 목적
- Flow&Pack 분석을 통해 충진 패턴 및 변수를 확인하여 최적의 사출 조건을 찾기 위함
• 해석 조건
- Part Name: CONNECTOR
- Material: 30% Glass fiber reinforced polyamide66
- Analysis Type: Flow&Pack
• GATE 위치 및 사출조건
- 충전시간: 3.5초
- 용융수지: PA66+GF30%
- 용융온도: 285℃
- 금형 벽면 온도: 85℃
- 보압 유지 시간: 10초
- 취출 온도: 130 ℃
- GAET (COLD RUNNER)
- 6점 PINPOINT게이트: Φ1
-사출장비: 110TON
• 해석 결과

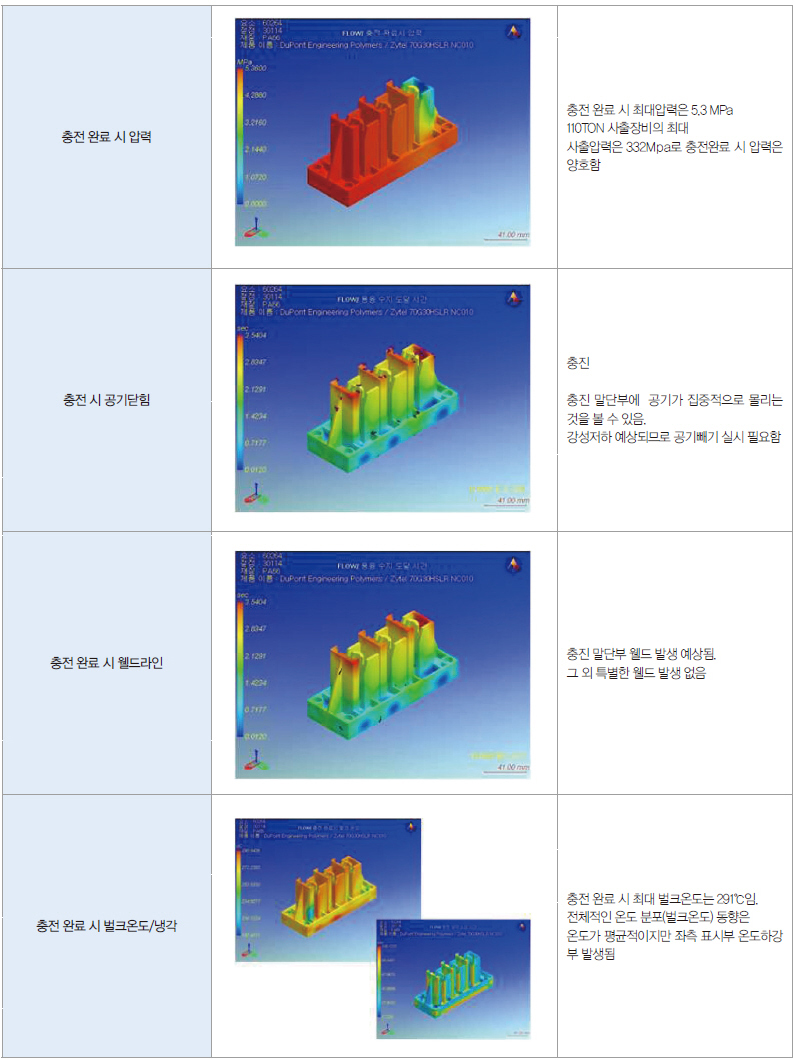

6점 게이트 PIN POINT 적용하여 충전해석 결과
- 미성형 없이 고르게 충진 완료됨
- 충전압력은 최대 사출압력을 고려할 때 아주 수준으로 양호함
- 충전 말단부 공기가 집중적으로 몰리는 것이 확인됨(필히 파팅 공기빼기 적용)
- 특정부 온도 하강 발생됨(온도 편차에 의한 일부 변형발생 예상됨)
- 냉각라인 설정 시 온도편차 부 확인 필요함

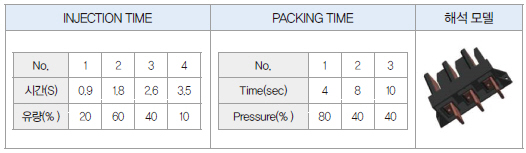

▲ 그림 15. 해석대상 모델 및 조건

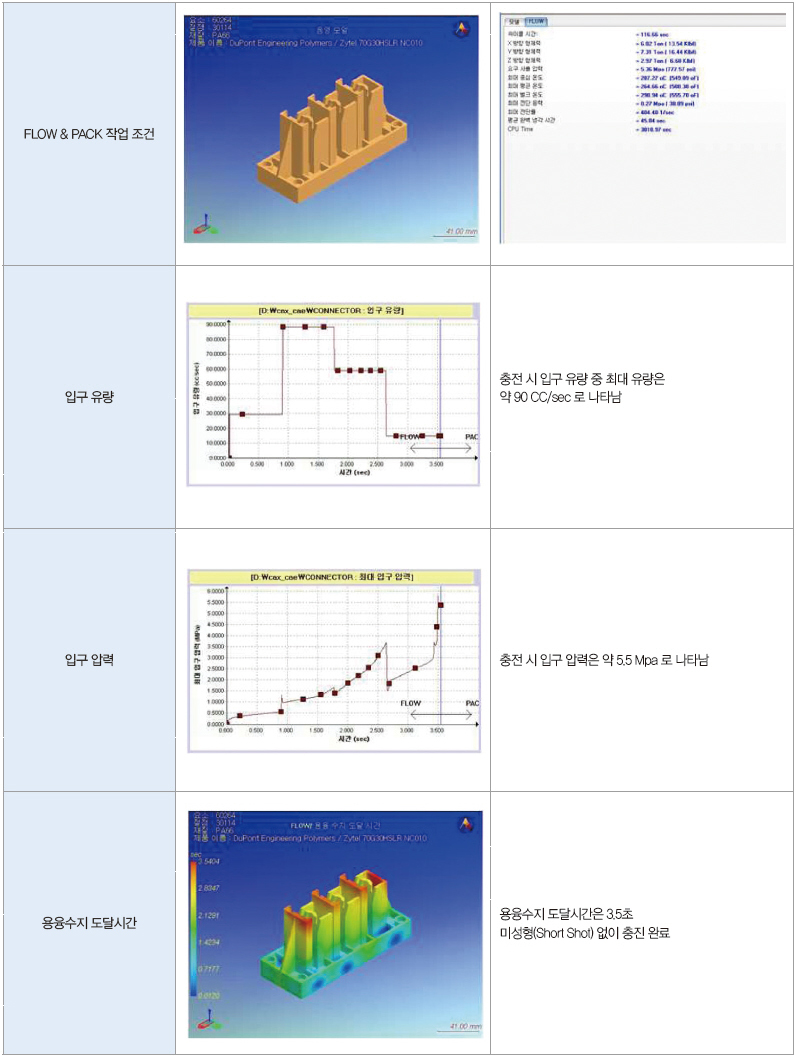

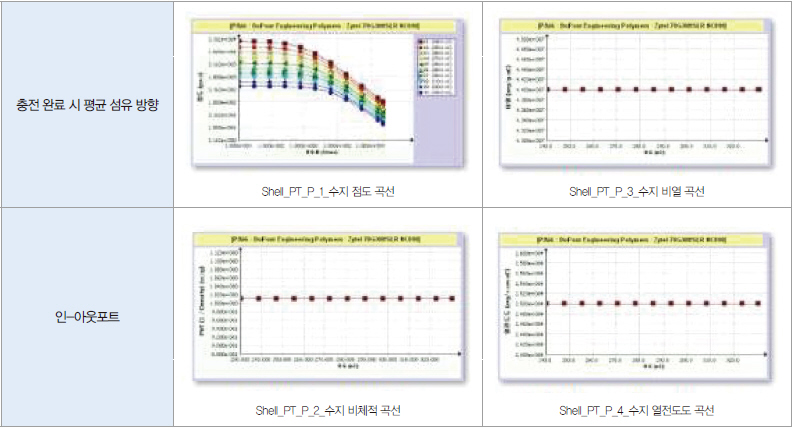

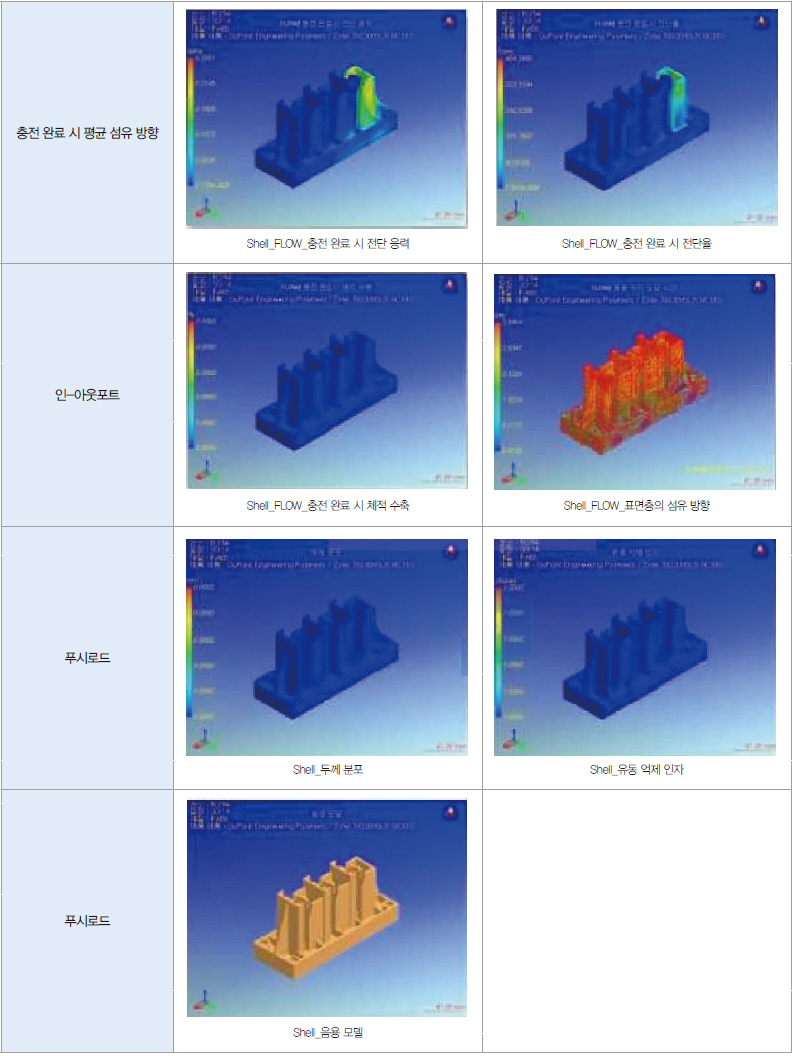

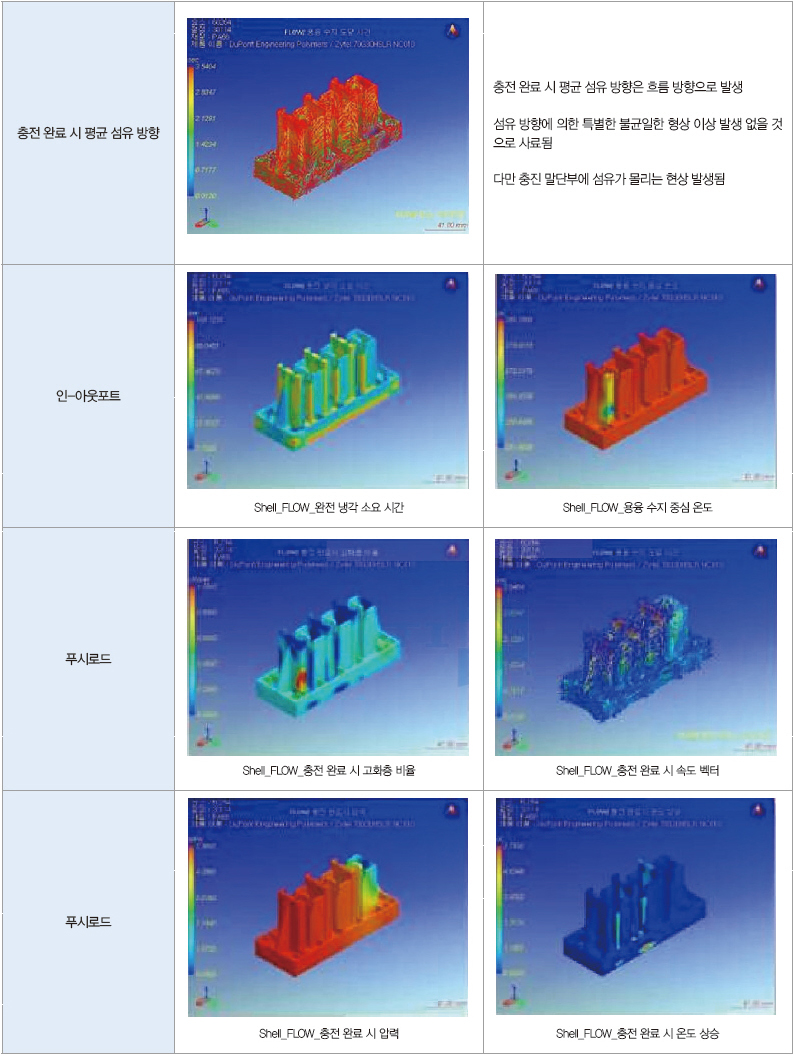

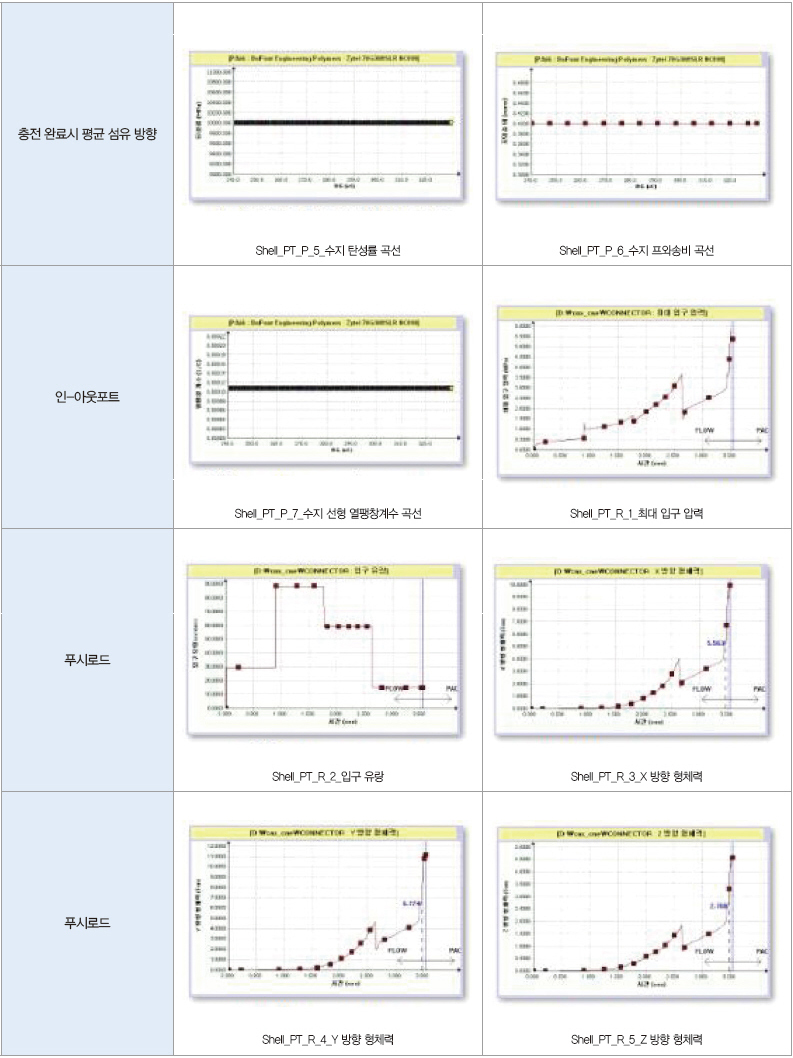

▲ 그림 16. 해석
▲ 그림 17. 해석
▲ 그림 18. 해석
▲ 그림 19. 해석
▲ 그림 20. 해석
▲ 그림 21. 해석
