문제30. 그림과 같은 이산 사상의 계수 측정 회로에서 빈칸 A와 B에구성되어야할회로는?
㉮ A : 파형 정형 회로, B : 계수기 ㉯ A : 계수기, B : 파형 정형 회로
㉰ A : 비교기, B : 계수기 ㉱ A : 계수기, B : 비교기
해설. 그림에서 A는 변환기를 통해 입력된 이산 사상 신호를 상·하 절취시켜 구형파를 만드는 파형 정형 회로이 고, B는 게이트에 서 만들어진 펄스의 수를 카운터하는 계수기를 나타낸다.
* 표시는 게이트 펄스의 길이가 1초면 계수한 그대로 나타내 고, 10초면 한자리 올려서, 0.1초면 한자리 내 려서 읽으면 된다.
* 계수부는 플립플롭(flip－flop)의 종속에 의한 10진 회로로 계수하여 지시한다
문제31. 저주파증폭기의출력측에서기본파의전압이50[V], 제2고조파의 전압이 4[V], 제3고조파의 전압이 3[V] 임을측정으로알았다면이때일그러짐률[%]은?
㉮ 5 ㉯ 6 ㉰ 8 ㉱ 10
해설.
문제32. 다음 그림은 주파수 측정 브리지의 일종이다. 어떤 브리지회로를나타내는가? (단, M :상호 인덕턴스)
㉮ 더블 브리지 회로 ㉯ 캠벨 브리지 회로
㉰ 공진 브리지 회로 ㉱ 헤테로다인 브리지 회로
해설. 캠 벨 브 리 지 (Campbell
* 가변 콘덴서 C와 M을 조정하여 T의 수화음이 소멸하면 T에는 전류가 흐르지 않는다.
문제33. 다음 중 볼로미터 전력계의 용도는?
㉮직류전력측정 ㉯충격전력측정
㉰ 저주파 전력 측정 ㉱ 마이크로파 전력 측정
해설. 볼로미터(Bolometer) 전력계 : 볼로미터는 반도체 또는 금속이 전력을 흡수하면 열이 발생하므로 온도가 상승하여 전기 저항이 변화하는 것을 이용한 것이다(볼로미터 소자 : 서미스터, 버레터).
•1[W] 이하의 소 전력 측정에 사용한다.
•0.1[㎼] 정도의 매우 적은 전력 측정에도 높은 감도로 사용 되며, 방향성 결합기와 같은 분기 회로를 사용 하여 대전력 을 감시하는 데 사용된다.
문제34. 측정기의 눈금이 부정확하거나 측정기의 부품 마 멸로 발생하는 오차는?
㉮ 개인 오차 ㉯ 우연 오차 ㉰ 계통 오차 ㉱ 공진 오차
해설. 계통 오차 : 어떤 일정한 원인에 의해 발생하는 오차
•측정기 자체가 갖고 있는 결합에 의한 것
•측정 장치나 측정자에 대한 환경의 영향, 즉 온도 변화, 외 부 자장, 진동 등에 의한 것
•측정기 교정, 측정자 교체, 온도 계수 산출 등으로 어느 정 도 시정할 수 있다.
문제35. 다음 중 헤테로다인 주파수계에서 싱글 비트 (Single Beat)법보다 더블 비트(Double Beat)법이 좋은 이 유는?
㉮ 오차가 작다 ㉯ 구조가 간단하다
㉰ 취급이 용이하다 ㉱ 측정 주파수 범위가 넓어진다
해설. 헤테로다인 주파수계는 비트 주파수를 이용하여 주파수를 측 정하는 장치로, 주파수를 매우 정밀하게 측정 (측정확도 : 10-3 ∼10-5)할 수 있으며 가청 주파수뿐만아니라 더 높은 고주파 영역의 주파수도 측정할 수 있 다.
* 측정확도는 단일 비트(Single Beat)법보다 더블 비트 (Double Beat)법의 오차가 작다.
문제36. 기록 계기가 갖추어야 할 조건 중 옳지 않은 것은?
㉮ 잉크의 저장 용량이 커야 한다 ㉯ 기록은 자세하게 되어야 한다
㉰ 펜과 용지와의 마찰이 커야 한다 ㉱ 펜은 가볍고 부식되지 않아야 한다
해설. 기록 계기는 전압, 전류, 전력, 역률 및 주파수 등의 전기적 양이나 온도, 액체 등의 물리적 양의 시간적 상 황을 기록 용 지에 자동적으로 측정·기록하는 계기로, 펜과 용지의 마찰 은 가능한 한 작아야 한다.
문제37. 다음 중 유도형 적산 전력계의 구동 토크 TD는?
㉮ 저항에 비례한다 ㉯ 전류에 비례한다
㉰ 전류 자승에 비례한다 ㉱ 전압 자승에 비례한다
해설. 현재 쓰이는 교류용 적산 전력계는 모두가 유도형이다. 구동 토크 TD＝KEIcosθ
(K : 계기 정수, E : 전압, I : 전류)
* 유도형 적산 전력계의 구동 토크 TD는 전류에 비례한다.
문제38. 다음 중 정전 용량 측정용 브리지는?
㉮ 맥스웰 브리지 ㉯ 헤비사이드 브리지
㉰ 휘스톤 브리지 ㉱ 셰링 브리지
해설. 셰링 브리지(Shering Bridge) : 정전 용량과 유전손각을 정밀 하게 측정할 수 있고 측정 범위가 넓어 미소 용량에서 대용 량까지 측정할 수 있다는 특징을 갖고 있다.
문제39. 회전 자기장 내에 금속편을 놓으면 여기에 맴돌이 전류가 생겨 자기장이 이동하는 방향으로 금속편 을 이 동시키는 토크가 발생하는데 이 원리를 이용 한 계기는?
㉮ 가동 코일형 계기 ㉯ 가동 철편형 계기
㉰ 전류력계형 계기 ㉱ 유도형 계기
해설. 유도형(AC 전용) : 회전 자장과 이동 자장에 의한 유도 전류와 의 상호 작용을 이용한 것으로 전압계, 전류 계, 전력계 및 적산 전력계로 사용되며, 교류 전용이므로 직류에는 사용할 수 없다.
문제40. 다음 그림에서 전류계 A2의 내부 저항값[Ω]은? (단, A1＝30 [mA], A2＝20 [mA], R＝4[Ω])
㉮ 2 ㉯ 4 ㉰ 6 ㉱ 8
해설. 그림은 전류의 측정 범위를 확대시키기 위한 분류기를 나타 낸 것이다.
문제41. 무접점 튜너에 많이 사용되는 가변 용량 소자는?
㉮ 백워드 다이오드 ㉯ 버랙터 다이오드
㉰ 터널 다이오드 ㉱ 쇼트키 다이오드
해설. 가변 용량 다이오드(Variable Capacitance Diode): PN 접합 다이오드에 역방향 전압을 가하면 그 공간 전 하 용량이 공급 전하에 따라 광범위하게 변화하는 것을 이용한 것으로, 버랙 터 다이오드(Varactor Diode) 라고도 한다(응용 : 동조 회로, 주 파수 변조 회로 등).
문제42. 다음 중 유도 가열법을 적용시킬 수 있는 것은?
㉮목재 ㉯유리 ㉰고무 ㉱금속
해설. 유도 가열법은 금속과 같은 도전 물질에 고주파 자기장을 가 할 때 도체에서 생기는 맴돌이 전류에 의하여 물질을 가열하 는 방법이다.
문제43. 도래 전파가 28[mV]이고 입력 회로에서 반사되 는 전압이 4[mV]일 때 정재파비(SWR)는?
㉮ 1 ㉯ 2 ㉰ 3 ㉱ 4
해설. 정재파비(SWR；Standing Wave Ratio) : 급전선상에서 진행 파와 반사파가 간섭을 일으켜 전압 또는 전 류의 기복이 생기 는 것을 정재파라고 하며, 그 전압 또는 전류의 최대값과 최 소값의 비를 정재파비라고 한 다.
문제44. 고주파 유도 가열에서 전기로 용량의 10배 정도의 용 량을가진콘덴서를병렬로넣어서사용하는이유는?
㉮열효율개선 ㉯역률개선
㉰감쇠개선 ㉱발생주파수개선
해설. 고주파 유도 가열의 용해로(유도로)는 1∼450 [kHz] 정도의 고주파 교류로 만들어 사용하며, 역률 개선을 위해 용량이 도 가니의 10배 정도 되는 콘덴서를 병렬 접속하여 사용한다.

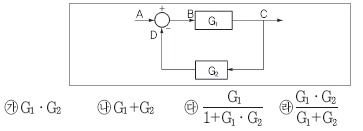

문제45. 다음그림에서종합전달함수는어떻게표시되는가?
해설. 블록 선도는 전달 함수의 되먹임 결합으로 출력 C는 G2를 통해 입력 측에 되먹임하는 접속이다.
문제46. 녹음기에서 테이프 가이드의 기능은?
㉮ 고주파 손실을 줄여주는 역할을 한다
㉯ 테이프를 일정한 속도로 움직이게 한다
㉰ 테이프가 헤드면에서 벗어나지 않도록 한다
㉱ 헤드면에 테이프의 공간 손실이 없도록 밀착되게 한다
해설. 테이프 가이드(Tape Guide) : 테이프가 헤드의 정위치에서 녹음 및 재생할 수 있도록 통로를 안내하는 것
문제47. 태양 전지에서 음극 단자가 연결된 부분의 구성 물질은?
㉮ P형실리콘 ㉯ N형실리콘 ㉰셀렌 ㉱붕소
해설. (＋) 전극 : P형 실리콘층
(－) 전극 : N형 실리콘층
문제48. 녹음기에서 테이프를 일정한 속도로 움직이게 하 는 것은?
㉮ 핀치 롤러와 캡스턴 ㉯ 핀치 롤러와 텐션암
㉰ 캡스턴과 테이프 가이드 ㉱테이프가이드와테이프패드
해설. •캡스턴(Capstan) : 테이프의 주행 속도와 거의 같은 원주 속도의 금속으로 된 회전축으로, 테이프를 핀치 롤러와 캡 스턴 사이에 끼워서 핀치 롤러를 압착시켜 일정한 속도로 움직이게 한다.
•핀치 롤러(Pinch Roller) : 원형으로 된 고무바퀴이다.
문제49. 자기 테이프와 헤드의 접촉면에 있어서의 간격이 커질경우손실도커지게되는것은?
㉮두께손실 ㉯와류손실 ㉰스페이싱손실 ㉱갭손실
해설. 스페이싱(spacing) 손실 : 자기 테이프의 자성면과 헤드면 사이 가 밀착되지 않고 간격이 있기 때문에 생기 는 손실이다.
* 테이프 패드(Pad)를 사용하면 이 손실을 줄일 수 있다.
문제50. 다음 중 잘못 짝지어진 것은?
㉮ 광전 효과 이용 － 태양 전지 ㉯ 펠티어 효과 이용 － 전자 냉동
㉰ 홀 효과 이용 － 반도체 레이저 ㉱ 광도전 효과 이용 － 포토 다이오드
해설. ㉮ 광전 효과 : PN 접착 또는 반도체와 금속의 접합부가 정 류 작용을 나타내는 부분에 빛을 쬐면 기전력이 생기는 현상(태양 전지)
㉯ 펠티어 효과 : 다른 물질 2개의 접합부에 전류를 흘리면 전류 의 방향에 따라 열을 흡수하거나 발산하는 효과(전자 냉동).
㉰ 홀 효과 : 반도체에 전류를 흘리고 전류와 직각 방향으로 자장을 가하면 반도체 양면에 기전력이 생기는 현상(자장 의 방향, 반도체 구분 확인)
㉱ 광도전 효과 : 도체에 빛을 비추면 그 표면에서 전자를 방 출하는 현상으로, 이 때 방출된 전자를 광전자 라고 한다 (포토 다이오드).
문제51. 오디오미터(Audiometer) 의료 기기의 이용은?
㉮ 청력계(귀) 사용 ㉯ 맥파계(맥동) 사용
㉰ 안진계(눈) 사용 ㉱ 심음계(청진기)사용
해설. 오디오미터(Audiometer) : 귀의 청력을 검사하기 위해 가청 주파수 영역의 여러 가지 레벨의 순음을 전기적 으로 발생시 키는 음향 발생 장치를 말한다.
문제52. 다음 중 녹음기에 사용되는 자기 헤드를 기능상으 로 분류한 것으로 가장 적당한 것은?
㉮ 녹음, 증폭, 재생 헤드 ㉯ 녹음, 소거, 발진 헤드
㉰ 녹음, 발진, 재생 헤드 ㉱ 녹음, 소거, 재생 헤드
해설. 자기 헤드(Magnatic Head)
•녹음 헤드 : 녹음 과정 시 자기 테이프에서 전기 신호를 자 기적 변화로 바꾸어 녹음하는 장치
•재생 헤드 : 자기 테이프에 녹음된 자기적 변화를 전기 신 호로 바꾸어 재생하는 장치
•소거 헤드 : 자기 테이프에 녹음된 자기적 변화를 소멸시켜 녹음을 소거하는 장치
문제53. 제어 요소의 동작 중 연속 동작이 아닌 것은?
㉮ D 동작 ㉯ P＋D 동작 ㉰ ON-OFF 동작 ㉱ P＋I 동작
해설. 2위치 동작(ON-OFF 동작) : 제어 동작이 목표값에 어느 정 도 이상 벗어나면 미리 정해진 일정한 조작량 이 제어 대상에 가해지는 단속적인 제어 동작으로, 불연속 동작에 해당한다.
문제54. 다음설명중옳지않은것은?
㉮ VCR 복합 영상 신호의 색 신호 주파수는 3.58 [MHz]이다
㉯ VCR의 영상 기록 방법은 직각 주사 방식과 헤리컬 주사 방 식이 있다
㉰ VCR에서 휘도 신호와 색 신호를 중첩시켜 변조한 후 FM 파로 만들고 다시 분리하여 테이프에 기록한다
㉱ VCR에는 텔레비전 수상기의 VHF 튜너와 VCR의 VHF 튜 너에 병렬 연결시키는 데 사용되는 투웨이 스플 리터(Two Way Splitter)가 있다
해설. 비디오 카세트 녹화기(VCR ; Video Cassette Recorder) : 비디 오 테이프의 영상 신호(Video Signal)는 0∼4 [MHz]의 넓은 주 파수 대역을 갖고 있으며, 영상 신호는 자기적 변화로 인해 테 이프상에 기록되고 비디오 헤드로 녹화(기록) 재생할 수 있다. 신호 기록 방식으로는 애지머스 고밀도 기록 방식으로 인접 트랙 에서의 휘도 신호에 대한 크로스토크(Crosstalk)를 제하 고, PS(Phase Shift) 컬러 방식을 사용하여 FM 변 조한 컬러 신호인 반송 색 신호에 대한 크로스토크를 제거한다.
문제55. 다음 중 초음파 진동자에서 자기 왜형 진동자에 적합한 진동자는?
㉮ 니켈 ㉯ 연강 ㉰ 수정 ㉱압전결정체
해설. 자기 왜형 진동자 : 강자성체를 자화하여 자기장의 방향으로 길이가 변화하는 자기 왜형 현상(줄효과)을 이 용한 것으로, 니켈과 페라이트 진동자가 사용된다.
* 니켈은 자기장 방향으로 길이가 줄고, 알페로(13[%]의 알 루미늄과 철의 합금)는 늘어난다.
문제56. 다음 중 서보 기구의 일반적인 특징으로 옳지 않 은 것은?
㉮ 조작량이 커야 한다
㉯ 추종 속도가 빨라야 한다
㉰ 서보 모터의 관성은 커야 한다
㉱ 회전력에 대한 관성의 비가 커야 한다
해설. 서보 기구(Servo Mechanism) : 제어량이 기계적 위치인 자 동 제어계를 서보 기구라 한다. 즉 물체의 위 치, 방위, 자세 등 기계적 변위를 제어량으로 하여 목표값의 임의의 변화에 항상 추종하도록 구성된 제어계 로 추종 제어계라고 한다.
* 서보 모터의 관성은 작아야 한다.
문제57. 다음중태양전지에관한설명으로옳지않은것은?
㉮ 광기전력 효과를 이용한다
㉯ 장치가 간단하고, 보수가 편하다
㉰ 빛 에너지를 전기 에너지로 변환한다
㉱ 축전 기능이 있어 축전지로도 사용할 수 있다
해설. 태양 전지는 장치가 간단하며 보수가 편리하다. 그리고 연속 적으로 사용하기 위해서는 축전 장치가 필요하 다.
문제58. 다음 중 콘(Cone)형 다이내믹 스피커의 특성에 대 한설명으로옳은것은?
㉮ 비교적 넓은 주파수대를 재생할 수 있다
㉯ 현재 중·고음용으로 가장 널리 사용된다
㉰ 능률이 높고 지향성이 강하나 저음 특성이 나쁘다
㉱ 재생음이 투명하고 섬세하나 큰 소리 재생에는 불합리하다
해설. 다이내믹(동전형) 스피커는 주파수 특성이 평탄하고 음질이 좋아 현재 널리 사용되고 있다.
* 자기 회로와 진동계로 구성되며, 진동판으로는 원뿔(Cone) 종 이를 사용하여 진동판으로부터 직접 음파 를 공간에 방출한다.
문제59. 다음중초음파를이용한것이아닌것은?
㉮ 기포를 발생시킨다
㉯ 급속 냉동에 이용한다
㉰ 물건의 세척에 이용한다
㉱ 용접한 곳의 균열을 검사한다
해설. 초음파의 성질과 이용
·캐비테이션(Cavitation : 공동 현상) : 기포의 생성과 소멸 현 상으로 초음파의 세척, 분산, 유화(에멀션화) 등에 이용된다.
·초음파 탐상기 : 물체 내부의 흠이나 균열 또는 불순물 등의 위치와 크기를 알아내는 것으로 비파괴 검사에 많이 이용된다.
문제60. 색의3요소에해당하지않는것은?
㉮ 색상 ㉯ 채도 ㉰ 투명도 ㉱ 명도
해설. 초색광의 3요소 : 착색 화면에 인간이 눈으로 느끼는 요소
·색상 : 적색(R), 녹색(G), 청색(B)
·채도(포화도) : 색의 선명도, 즉 색의 엷고 짙음의 정도를 나 타내는 농도
·명도(휘도) : 색과 관계없는 명암의 요소로 화면의 밝기를 표시하는 신호
