ISO 14119 최종안 발표
필츠 제품 新 기계안전 법규 충족
새로운 기계안전 법규(가드와 관련된 인터락킹 장치)인 ISO 14119의 최종안이 발표됐다. 이 새로운 표준은 안전 게이트 시스템의 설계와 선정원칙을 정의한다. 기존 법규인 EN 1088과는 다르게, ISO 14119는 RFID 또는 전자가드락킹 등과 같은 전자기적 작동 원리를 고려했다. 이와 같이 추가 기술을 고려한 새로운 법규는 가드를 설치하기 위한 인터락킹 스위치와 법규를 조금 더 명확하게 분류한다.
EN ISO 14119는 가드조작에 대한 보호와 관련하여 중요한 역할을 하며, 이 규정은 18개월의 과도 기간을 거친 후에 2013년 중반부터 적용된다. 즉, 2013년 중반부터 EN 1088은 EN ISO 14119로 교체된다. 새로운 법규인 ISO 14119를 즉시 적용하게 된다면 안전 게이트 시스템을 제작하는 제조사는 큰 이점을 누리게 될 것이다.

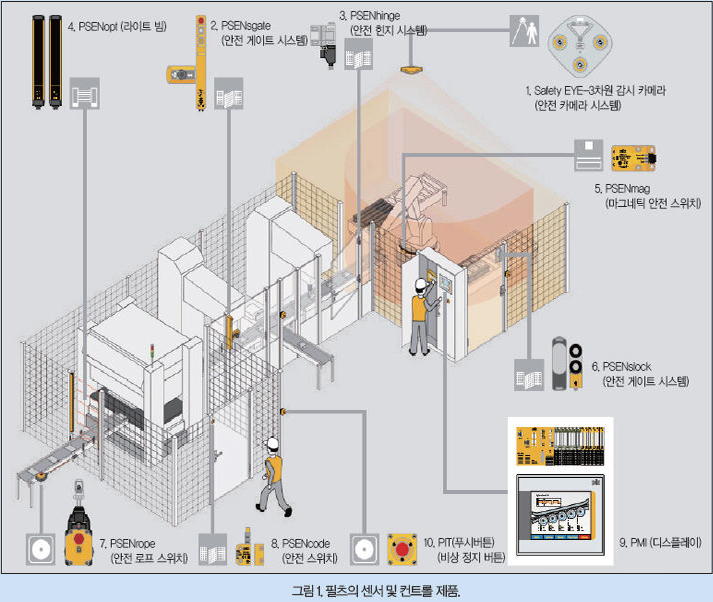

필츠의 모든 안전 스위치 및 안전 게이트 시스템은 이미 EN ISO 14119 법규를 충족하고 있다. 관련 제품으로는 ▲안전근접 스위치 PSENini, ▲안전스위치 PSENmech, PSENmag, PSENcode, PSENhinge▲안전 게이트 시스템 PSENslock, PSENsgate 등이 있다.
PSENslock, 마모율은 낮추고 조작 방지는 최대화
PSENslock은 500N 또는 1000N의 전자기 지지력을 갖춘 안전 게이트 시스템이다. 이 시스템은 실수로 가드가 열리는 것을 방지하는 한편, 조작 방지 액추에이터를 이용해 최고 수준의 안전을 제공한다. 이런 면에서 PSENslock는 기존의 기계식 시스템보다 안전한 대안으로 주목받고 있다.
PSENslock는 다음과 같이 최고 수준의 표준이 적용되는 커버, 플랩, 스윙 게이트, 슬라이딩 게이트(좌우 경첩 모두 적용 가능) 등에 적합하다.
· EN ISO 13849-1의 PL e,
· EN/IEC 62061의 SIL 3
· EN 954-1의 Category 4
· 보호 등급 IP67
또한, 비 접촉식 안전 게이트 시스템 PSENslock은 흔히 사용되는 45mm 프로파일에 장착 시 최적화되도록 설계됐다.
PSENmag, 안전표준이 까다로운 환경에 적합
안전 스위치 PSENmag은 파손 방지 기능이 있어 안전문 감시나 위치 감시에 적합하며 위생조건이 까다로운 환경에도 이상적이다. 이 때문에 식품, 포장, 제약산업 등 엄격한 위생 기준이 요구되는 산업은 물론 전통적인 기계공학 분야에 적용될 수 있다.
PSENmag의 하우징은 방진 특성이 있는 무 실리콘 PBT 플라스틱 재질로서 각종 화학물질에 내성을 띤다. 또한, 레이저로 새겨 표면이 매끄러우며, 방진과 방수가 가능해 IP67 보호 표준을 충족한다. 뿐만 아니라 보이지 않게 설치할 수 있기 때문에 스위치 조작을 방지할 수 있다. PSENmag은 또 자석이 아닌 소재로 덮여 있어도 정상 작동한다.

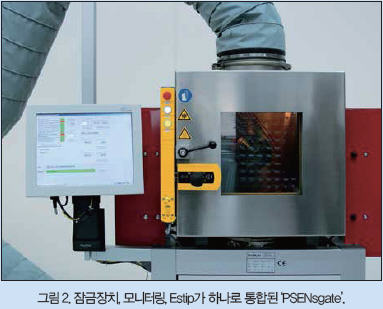

PSENsgate, 잠금장치·모니터링·Estop 통합
PSENsgate에는 안전 게이트 감시, 안전가드 락킹 및 기타 제어 요소들이 결합되어 있으며 비상 정지와 비상 탈출 등의 추가 기능도 포함하고 있다. 이처럼 안전 기능과 제어 요소를 통합할 수 있기 때문에 구성, 설계, 기록, 구매 및 설치 단계에서 시간과 비용을 절약할 수 있다. 또한, 별도의 평가 장치나 확장 모듈이 필요 없기 때문에 저전류 시스템으로 에너지 효휼화도 가능하다. 통합 기능으로 설치가 더욱 간편해진 PSENsgate는 다음과 같은 특징이 있다.
· 일체형 시스템으로 비용 절감 : 안전 게이트 감시, 안전 가드 락킹 및 볼트 손상 감시 기능은 물론 비상정지 및 제어 요소를 한 시스템에 통합했다. 비상정지 기능이 통합되어 있기 때문에 별도의 평가 장치나 확장 모듈이 필요하지 않다.
· 에너지 효율성 : 저전류 시스템으로 에너지 효율이 최적화된다.
· 시간 절약 : 제어 요소를 통합하고 직렬연결이 가능하므로 설치와 배선에 소요되는 시간이 줄어든다. 진단 기능으로 상태 변화에 신속하게 대응할 수 있다.
· 인력 및 설비 보호 : 안전 게이트당 하나의 스위치만 있어도 최상위 범주까지 적용할 수 있다.
· 범용 : 유닛 너비 45mm로 45mm 프로파일에 적합하다.
· 원스톱 솔루션 : 필츠 제어 기술과 결합하면 더욱 안전하고 완벽한 솔루션을 구성할 수 있다.
문의 : 031-450-0677
필츠코리아
