CoroChuck 930 신기술
내공구 탈락성 개선으로 고능률 가공 실현
CoroChuck 930(유압 척)의 특징은 한마디로 말하자면, 열박음 척의 정밀도와 콜렛 척의 범용성을 겸비하고 있으면서 조작성이 용이하다는 점이다. 이러한 우수한 성능으로 공구측은 엔드밀이나 드릴에서의 러프가공부터 마무리가공까지 모든 가공을 커버할 수 있다.

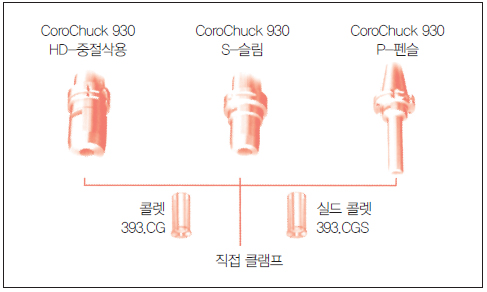

CoroChuck 930 형태의 종류로는 중절삭용(HD), 슬림(S), 펜슬(P)의 식으로 용도나 워크형태에 따라 사용을 구분할 수 있게 되어 있다. 또한, 기계 측에 대한 대응으로 MAS BT30, 40, 50, HSK63A, 100A, CoromantCapto C4, C5, C6, C8, C10이 있으며, 대부분 스핀들에 대응할 수 있다.
CoroChuck 930에서는 적정한 클램프 능력을 얻기 위해 토크렌치 사용을 추천하고 있다. 슬림과 펜슬은 8Nm, 중절삭용은 10Nm의 토크로 공구를 클램프한다. 콜렛을 사용할 경우에는 슬릿과 씰의 2종류에서 선택할 수 있다. 콜렛을 사용하지 않을 경우에는 센서에서 쿨런트가 나오게 되어 있다.
공구 끝부분의 진동은 돌출 길이에 따라 125mm까지는 공구직경 2.5배의 위치에서 3㎛ 이내, 125mm 이내는 공구직경의 2.5배 위치에서 7㎛ 이내이다. 클램프 길이에 대해서는 홀더 안쪽에 표준 장비된 조절나사로 조정이 가능하다.
공구 샹크직경 치수가 맞춤공차(Fit Tolerance)로 h6∼h7이 된다면 적정한 클램프력으로 최소의 전달 토크를 확보할 수 있다. 또한, CoroChuck 930의 형태와 샹크형상에 따라 각각 결정된다. 또한, 공구 측 샹크형상에 따라 직접 클램프 가능한 경우와 콜렛을 사용하는 경우도 있다.
