디지털 오디오를 직접 제작한다(7)
이번 달 연재에서는 아날로그 음성 신호의 주파수 특성을 바꾸는 이퀄라이저 회로, 레코드, 플레이어의 출력 신호를 증폭할 수 있는 포노 이퀄라이저, MOSFET에 의한 스피커 보호 회로, 오디오 소스의 셀렉터 회로를 소개한다. 또한 마이컴을 사용하는 셀렉터 회로나 전자 볼륨도 소개한다.

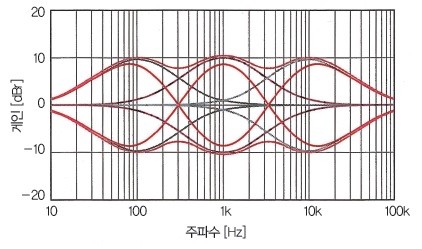

트랜지스터나 IC 등의 반도체를 사용한 이퀄라이저를 액티브 이퀄라이저라고 한다. 이것은 저항의 상수에 따라 저역, 고역의 주파수 차단, 부스트 양을 조절할 수 있다. 또한 3밴드 그래픽 이퀄라이저(GEQ : Graphic Equalizer) 회로는 100Hz, 1kHz, 10kHz로 저역, 중역, 고역을 조절할 수 있다. 그리고 마이컴을 사용하지 않고 만들 수 있는 입력 셀렉터 회로도 살펴본다. 셀렉터 전환은 1회로 12접점 로터리 스위치 RS-2688-0112-38N(COSLAND)이다. 전환 시 접점 사이가 쇼트되지 않으므로 릴레이 여러 개를 동시에 동작시키지 않고도 전환할 수 있다. 스토퍼의 위치를 변경하면 셀렉터 입력 수를 임의로 변경할 수 있다. 제작할 때에는 릴레이의 동작 파형을 오실로스코프로 확인하고 로터리 스위치의 동작 파형을 확인해야 하며 클램프 다이오드는 릴레이 근처에 위치시켜야 한다.
- CQ출판사 『트랜지스터기술』
