절삭 가공 기술 동향
‘DoMiniTurn 시리즈’로 고효율 안정가공 실현
최근 들어 각종 제품의 소형·경량화가 추진되고 있으며 이러한 제품에 사용되는 부품도 소형화를 목적으로 복합형상화, 고강도화, 고정밀도화가 진행되고 있다. 이러한 추세는 제품을 생산하는 가공 현장에서 한층 더 높은 가공 난이도가 요구되는 상황으로 전개되고 있으며, 앞으로 고품위 소형 부품을 어떻게 고정밀도, 고능률로 생산할 것인가가 제품생산에서의 열쇠가 될 것이다. 여기에서는 소형부품 가공에서 경제성이 뛰어난 고효율 안정가공을 실현하는 ‘DoMiniTurn 시리즈’를 소개한다.

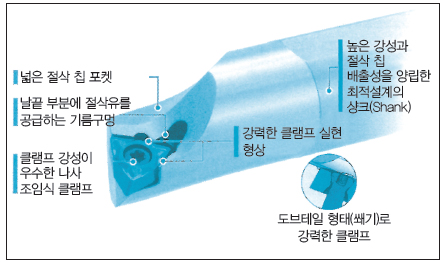

우선, DoMiniTurn/Bore Line은 최소 가공 직경 Ø12의 내경 가공에 양면사양 인서트를 적용할 수 있으며, 기존의 포지티브 인서트와 같은 수준의 내 채터링성을 갖고 있다. 또한, 절삭날에서는 인클리네이션(Inclination)을 갖고 있어 끝 부분에 돌출된 3차원 브레이커를 이용하여 안정된 절삭 칩 처리가 가능하다. 뿐만 아니라 우수한 인서트의 착좌 성능을 가진 도브테일(Dovetai) 형상을 채용하여 인서트를 강하게 클램프할 수 있다.
DoMiniTurn/External Line은 Bore Line과 같이 인서트 포켓부를 도브테일 구조로 하여 절삭 시 인서트 클램프의 안정성을 향상시켜 G급 인서트와 의 조합으로 고정밀도 가공의 안정화를 실현했다.
