원칩 센서 및 무선으로 입출력
대부분의 원칩 센서 IC는 시리얼 인터페이스를 갖고 있다. 전자기술 2월호 기술 특집에서는 이와 같은 시리얼 인터페이스의 기본 I2C를 이용하여, 무선 모듈 XBee와 접속하는 방법에 대해 순서대로 상세히 알아보았다. 먼저 온습도 리모트 측정을 실현하는데, 로컬과 리모트 두 장의 실험 기판을 만든다.

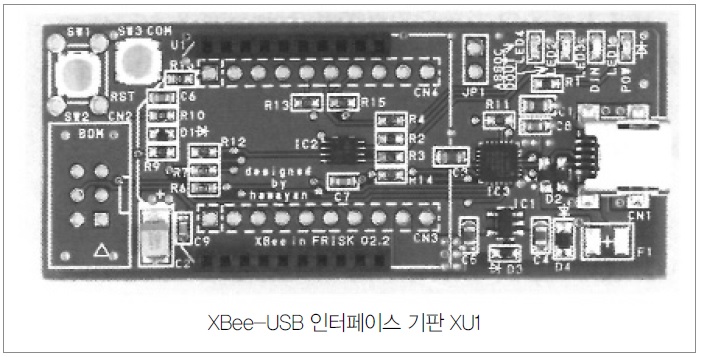

로컬 실험 기판은 USB를 통해 PC에 접속하고, 리모트 실험 기판 위의 원칩 센서 IC로 측정한 물리량을 얻어 PC의 디스플레이에 표시한다. XBee 포트 2개를 조작하여 I2C 인터페이스에서 사용되는 신호를 만들어 낸다. 실험에서는 I2C 인터페이스의 원칩 센서 IC가 많이 실려 있는 멀티 센서 모듈 TMD3591-SR(도아무선전기)을 이용했다. 모듈 위의 원칩 센서 IC는 I2C로 XBee와 직접 연결되어 있다. I2C는 오픈 컬렉터 또는 오픈 드레인 회로로 접속해야 한다. 이번에는 XBee를 마스터, 센서 IC를 슬레이브로 사용하므로 센서 IC의 SCL이 출력되는 것이 아니라 H 출력과 L 출력이 연결되어 버린다. 대전류가 흐르는 등의 트러블이 일어나는(충돌하는) 경우는 없다. 그래서 회로를 간략화하기 위해 XBee의 SCL에 사용하는 단자는 XBee의 입출력 단자를 그대로 직접 연결하기로 했다. 이것은 오픈 컬렉터로 접속해야 하는 I2C에서는 어떤 의미에서 규칙 위반이므로 회로를 잘 이해하고 사용하자.
