절삭 공구 및 툴링 시스템 전문기업인 샌드빅 코로만트가 고경도 부품 선삭 가공을 위한 2종의 새로운 재종인 CB7125와 CB7135를 출시한다. 오는 10월에 출시되는 두 재종은 기존의 CB7105 및 CB7115 재종을 보완해 샌드빅 코로만트의 고경도 부품 선삭 가공용 제품군을 완성한다.

샌드빅 코로만트의 최신 재종은 중단속에서 강단속에 이르는 절삭을 수행할 수 있고 일반적으로 자동차 산업에서 사용되는 표면 경화강과 고주파 열처리강에서 경화층(최대 2㎜의 절입 깊이)을 제거할 수 있다. CB7125와 CB7135는 더욱 길고 일관된 공구 수명, 뛰어난 표면 조도 그리고 일관된 치수 공차를 보장한다.

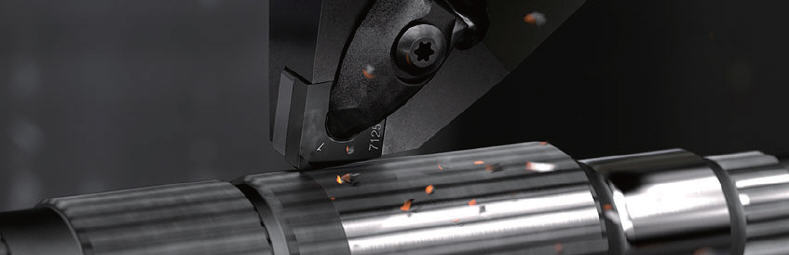

▲ 샌드빅 CB7125

샌드빅 코로만트의 일반 선삭 가공 제품 매니저 토르비에른 아그렌은 “트랜스미션이나 기타 고경도 부품을 선삭 가공하는 사람들이 이 CBN 재종을 선택해야 하는 이유는 향상된 속도와 더욱 안정적인 인선 그리고 일관된 공구 수명으로 가공물 당 비용이 낮아지기 때문이다. 특히 1회 가공 패스 전략, 즉 칩 두께가 더 큰 단일 컷을 고속으로 가공할 때 유리하다”고 설명한다.

CB7125와 CB7135는 경도가 58-62 HRC인 강 소재의 선삭 가공에 최적화된 재종이다. 중단속 절삭을 위해 설계된 CB7125에는 새로운 PVD 코팅이 적용되어 마모와 파손에 강해 공구 수명이 향상된다.

CBN 함량이 중간 정도인 이 재종은 챔퍼가 있는 오일 홀 또는 포켓이 포함되어 있는 스플라인과 샤프트의 선삭 가공에 이상적이다. 이 외에도 기어의 평면 가공, 크라운 휠의 열처리된 경화층부터 소프트층까지 선삭, 경화층의 제거 등에 사용할 수 있다.

CB7135 재종은 챔퍼가 없는 키 홈이나 포켓을 포함하고 있는 기어 및 샤프트와 이너/아우터 레이스나 케이지 같은 CV 조인트 가공물의 효율적인 축 방향 선삭 가공에 적합하다. CBN 함량이 높은 이 재종은 파손에 강하고 일관된 가공 결과를 보장한다.

이번 재종은 ‘T-Max P’, ‘CoroTurn 107’, ‘CoroTurn TR’ 툴링 시스템에 사용할 수 있으며, 다양한 날 인선 처리가 적용된 포지티브 모양과 네거티브 모양으로 제공된다.

CB7125의 권장 절삭 조건은 100-200m/min(328-656 ft/min)의 절삭 속도와 0.05-0.45㎜/rev (0.002-0.018 in/rev)의 이송률이고, CB7135는 가공 작업에 따라 80-160m/min(262-525 ft/min)의 절삭 속도와 0.05-0.4㎜/rev(0.002-0.016 in/rev)의 이송률이 가능하다.

<본 기사는 [머신앤툴 2018년 10월호]에 게재되었습니다.>
