초대형 물체의 빠른 디지털화 가능



자이스(ZEISS)의 자회사이자 미국에서 혁신적인 3D 디지털화 솔루션을 선도하는 공급업체인 CAPTURE 3D는 ZEISS ATOS LRX를 발표했다.



ZEISS ATOS LRX는 초고휘도 레이저 광원과 함께 최대 2 × 12만 개 좌표점을 한 번에 포착하여 매우 큰 부품에서 정밀하고 전체 필드 데이터를 빠르게 제공하는 새로운 대형 3D 스캐닝 센서다.

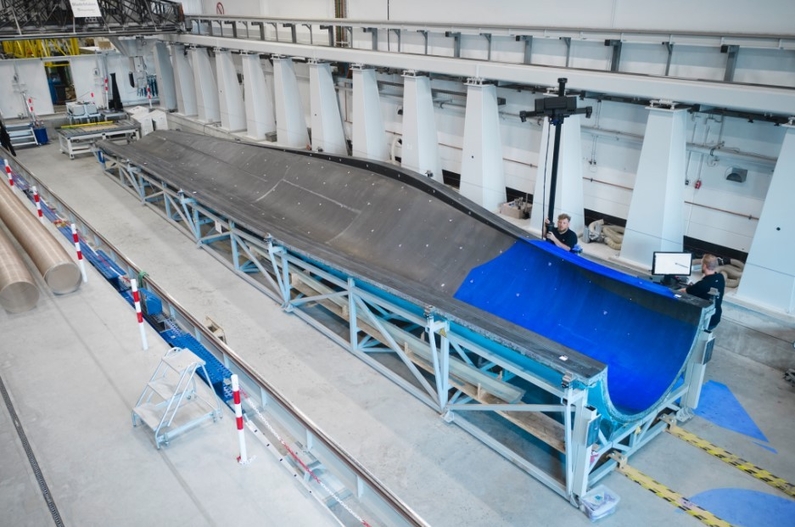

최대 4제곱미터의 측정 영역을 갖춘 ZEISS ATOS LRX는 항공우주 구조 부품, MRO, 자동차 설계, 공구 가공, 충돌 테스트, 기계 제조, 해양 프로펠러, 로터 블레이드 및 금형, 풍력 터빈 하우징과 같은 애플리케이션에 이상적이다.



ZEISS ATOS LRX는 기존의 프린지 투영 시스템, 레이저 트래커 및 레이저 레이더가 제공하는 것보다 빠르고 고품질의 3D 데이터 및 대용량 측정을 필요로 하는 애플리케이션을 위한 완벽한 솔루션이다.



ZEISS ATOS LRX는 대용량 디지털화를 빠르게 제공함으로써 현재 기술이 아직 충족하지 못하는 계측 산업의 격차를 해소한다. 산업용 애플리케이션을 위해 설계된 ZEISS ATOS LRX는 센서 하우징이 견고하여 먼지와 물 튀김으로부터 보호하므로 열악한 생산 환경에서도 안정적이고 정밀하게 작동할 수 있다. 이 개발로 중공업, 조선, 항공우주, 자동차 및 풍력 에너지 산업은 이제 매우 큰 부품을 빠르고 효율적으로 측정할 수 있다.



차세대 레이저 광원



ZEISS ATOS LRX는 ATOS 5X 기술을 기반으로 하며, 고급 통합 레이저 광 압축기를 사용하여 매우 밝은 파란색 레이저 광원을 생성한다. 이 광원은 균일하고 비상관성이며, 잔상이 없는 빛을 생성하여 주변 조명 조건에 강하다. 이 빛은 짧은 노출시간 동안 2000 x 1600mm의 측정 영역에 투사되며, 어두운 표면이나 반짝이는 표면에서도 작동할 수 있다.



ATOS 5 제품군의 기존 3D 스캐너와 마찬가지로 ZEISS ATOS LRX는 복잡한 기하학과 자유형 표면을 포함하여 고해상도 데이터를 신속하고 정밀하게 캡처한다.





동적 레이더 기반 작업자 안전



ZEISS ATOS LRX는 최대한의 작업자 안전을 위해 Class 2 레이저를 사용한다. 통합 센서는 레이더를 사용하여 사용자와의 안전 거리를 모니터링하고, 거리가 유지되지 않거나 위험 영역에서 움직임이 감지되면 자동으로 광도를 줄인다.



안전한 레이저 보호 Class 2는 추가 보호 조치 없이 3D 스캐너를 작동할 수 있다. 프로젝터 빛은 터치 프로브, 실시간 추적 및 백색 투영과 같은 대화형 기능을 사용하기 위해 줄일 수도 있다.



HyperScale를 통한 신속한 현장 재교정



ZEISS ATOS LRX는 신속한 현장 교정 및 온도 변화의 원치 않는 효과를 보상하기 위해 설계된 새로운 HyperScale 소프트웨어 기능을 특징으로 한다. 간단한 설정을 위해 접힌 상태로 유지되는 CC50/2000 보정 십자가가 포함되어 있다. DAkkS 인증 길이 표준의 단일 측정으로 센서 교정이 완료되며, 센서는 스캔하는 동안 자체 교정 상태를 모니터링한다.



단일 소프트웨어 솔루션



사용자는 ZEISS Quality Suite의 일부인 GOM Inspect Pro 내에서 ZEISS ATOS LRX 소프트웨어에서 스캔, 검사 및 보고를 완료한다. 이 소프트웨어는 3D 스캔 및 검사 프로세스를 지원하는 상세한 분석 및 보고 기능을 제공한다. 사용자는 컴퓨터 또는 원격 제어를 사용하여 센서를 제어할 수 있다.



헬로티 김진희 기자 |
